Plataforma especial para digestor en industria papelera
Necesidades del proyecto
El cliente necesita una plataforma colgante especial para realizar las tareas de mantenimiento en el interior de un digestor de una industria papelera de Uruguay. El objetivo es mejorar tiempos de montaje y desmontaje respecto de usar sistemas de andamiaje multidireccional.

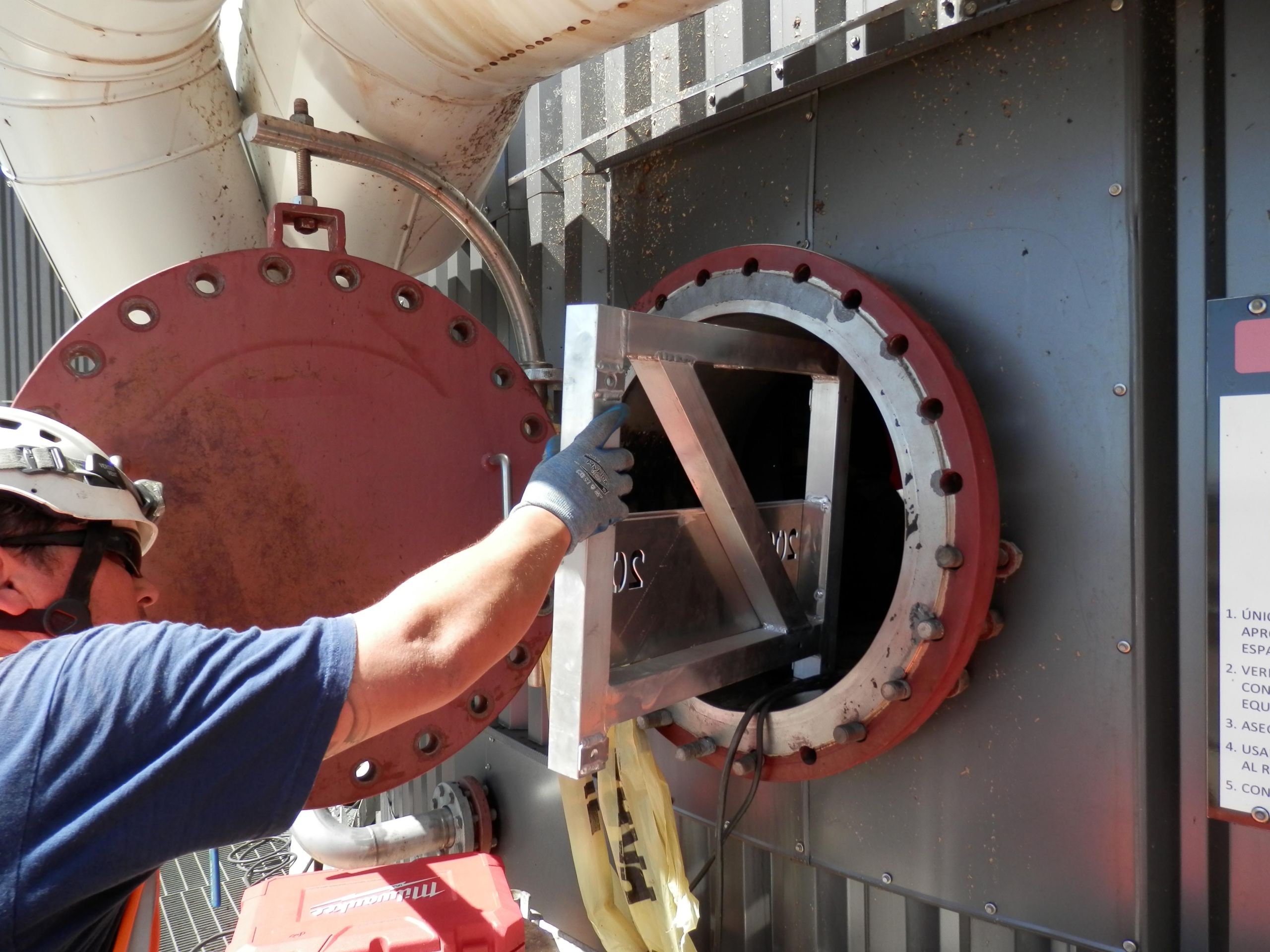

Desarrollo de un equipo capaz de posicionar el personal de trabajo por todo el contorno interior del digestor, todo el equipo debe poder desmontarse y caber a través de una boca de hombre lateral.
- Ubicación: Montes del Plata, Uruguay
- Sector: Industria
- Subsector: Industria papelera
- Aplicación: Digestores
Necesidades del proyecto
El cliente necesita una plataforma colgante especial para realizar las tareas de mantenimiento en el interior de un digestor de una industria papelera de Uruguay. El objetivo es mejorar tiempos de montaje y desmontaje respecto de usar sistemas de andamiaje multidireccional.
Desarrollo de un equipo capaz de posicionar el personal de trabajo por todo el contorno interior del digestor, todo el equipo debe poder desmontarse y caber a través de una boca de hombre lateral.
- Ubicación: Montes del Plata, Uruguay
- Sector: Industria
- Subsector: Industria papelera
- Aplicación: Digestores
Solución
Andamio colgante especial compuesto de 3 partes diferenciadas:
Una estructura de suspensión superior, anclada a las tubuladuras del propio digestor.
De esta estructura se suspende un anillo metálico que consiste en una viga carrilera circular por donde circulan 2 carros de traslación motorizados.

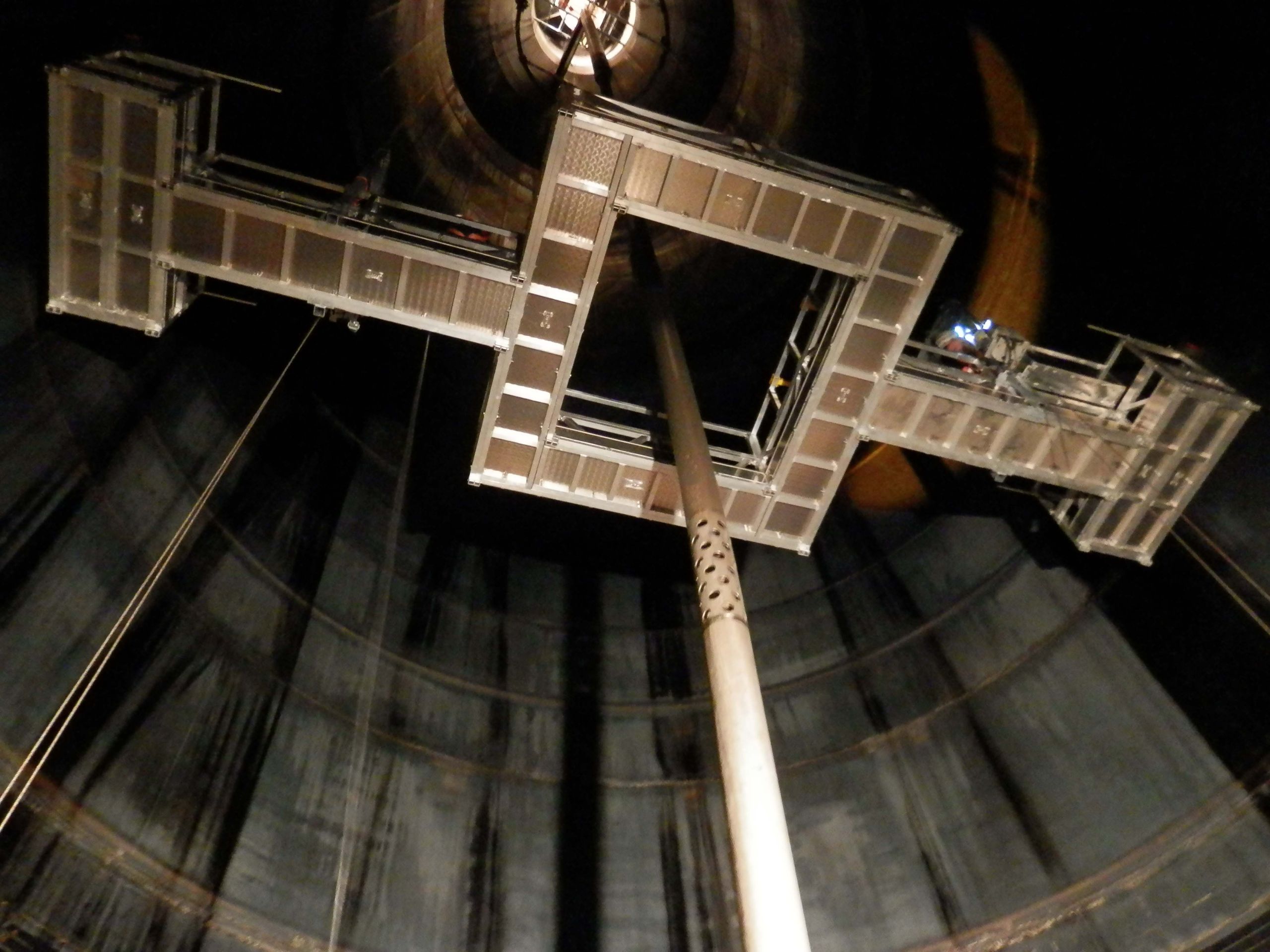

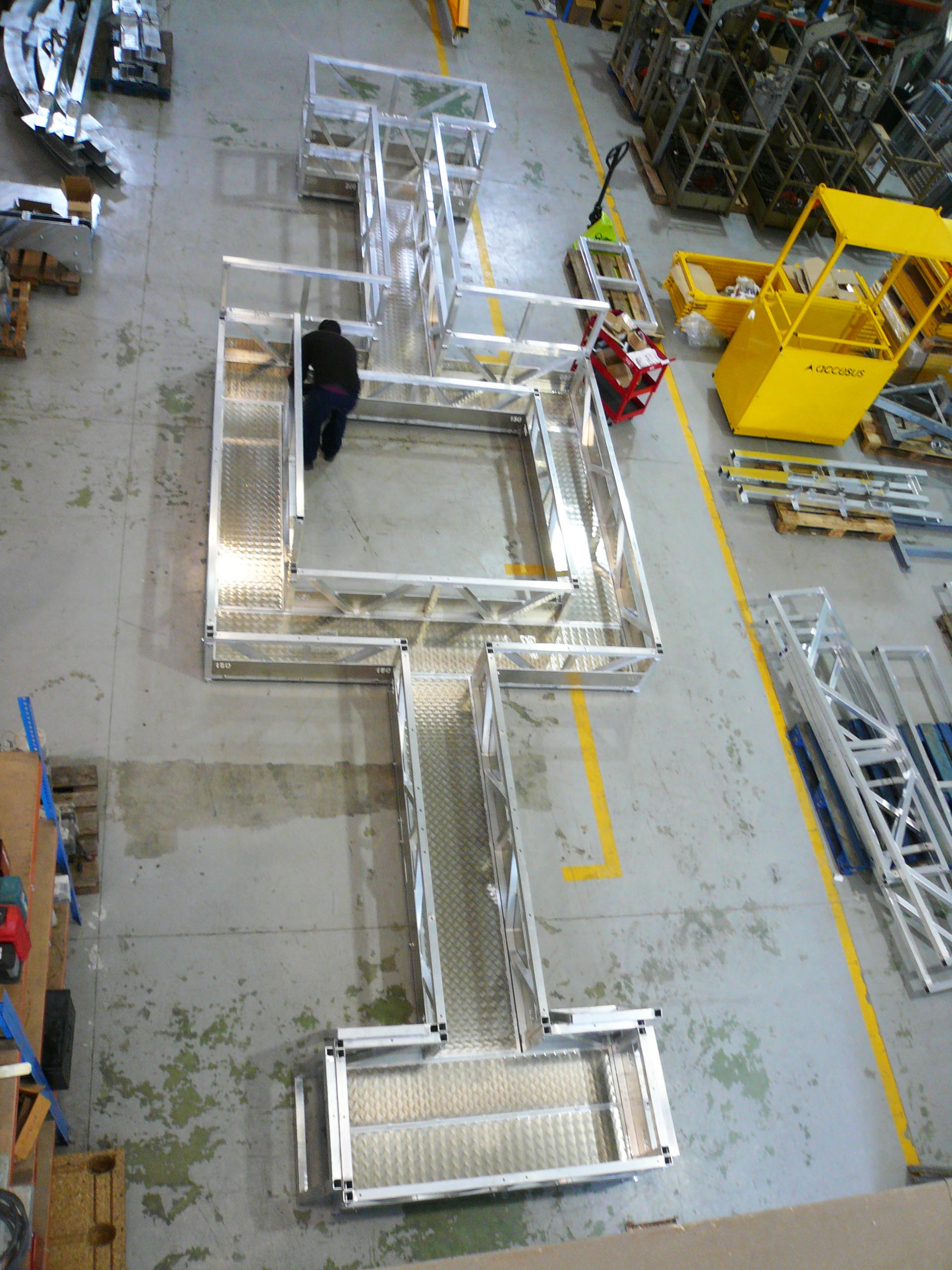

Estos carros suspenden la plataforma colgante especial cuyo diseño con un espacio central libre permite el paso holgadamente por el tubo central del digestor, a la vez que permite el acceso a él. Los balcones extremos de dicha plataforma permiten alcanzar todo el perímetro del digestor en su cara interna para su mantenimiento.

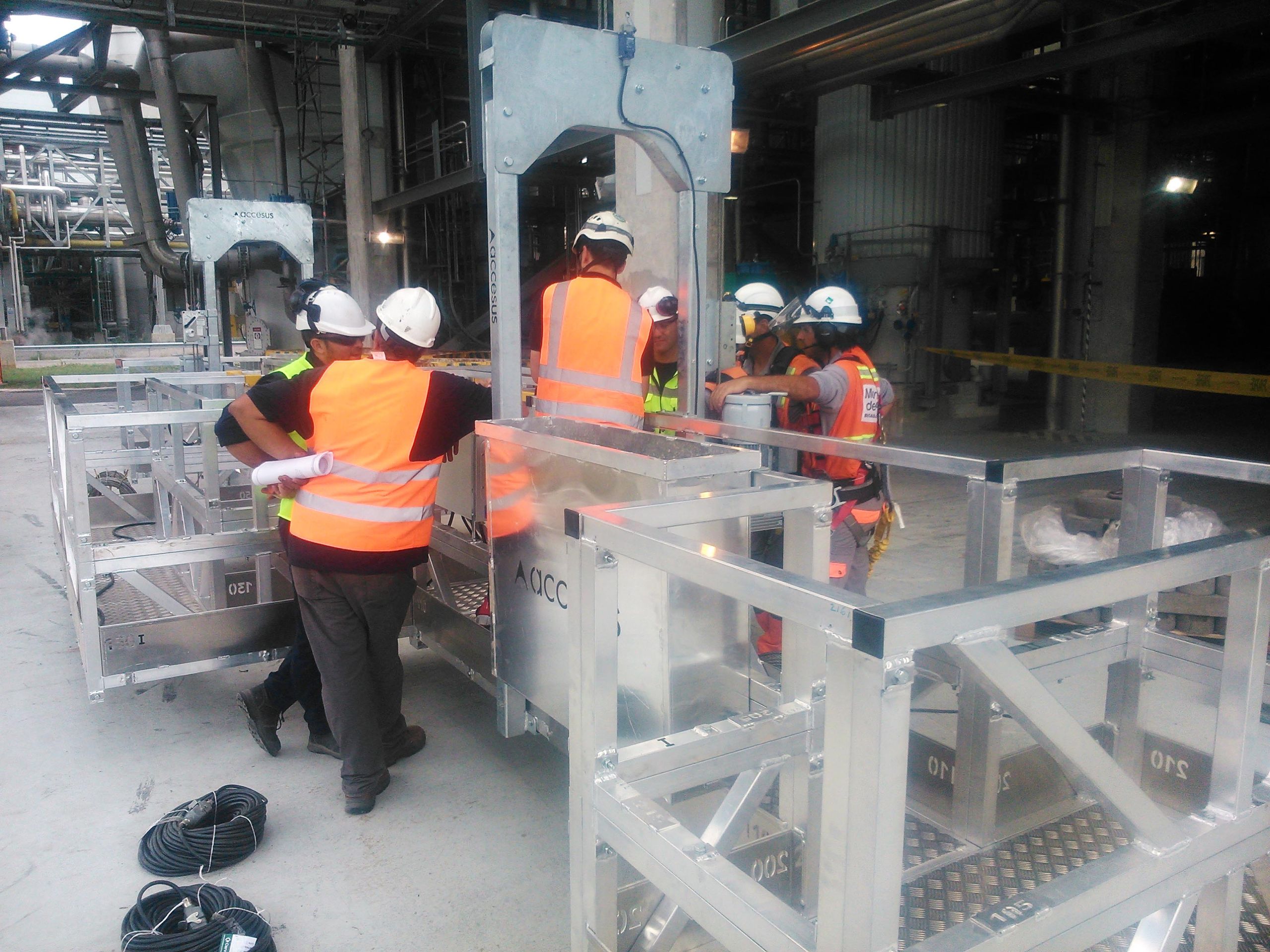

Un equipo de técnicos de Accesus se desplazó desde España para realizar el primer montaje del equipo y formar al cliente.
El trabajo de esta plataforma colgante especial permite realizar el mantenimiento del digestor en menos tiempo que con sistemas de andamio tradicional.
- Ref. proyecto: 211016
- Altura del digestor: 60 metros
- Diámetro interior: 10 metros
- Normativas: 2006/42/CE, EN 1808
Solución
Andamio colgante especial compuesto de 3 partes diferenciadas:
Una estructura de suspensión superior, anclada a las tubuladuras del propio digestor.
De esta estructura se suspende un anillo metálico que consiste en una viga carrilera circular por donde circulan 2 carros de traslación motorizados.
Estos carros suspenden la plataforma colgante especial cuyo diseño con un espacio central libre permite el paso holgadamente por el tubo central del digestor, a la vez que permite el acceso a él. Los balcones extremos de dicha plataforma permiten alcanzar todo el perímetro del digestor en su cara interna para su mantenimiento.
Un equipo de técnicos de Accesus se desplazó desde España para realizar el primer montaje del equipo y formar al cliente.
El trabajo de esta plataforma colgante especial permite realizar el mantenimiento del digestor en menos tiempo que con sistemas de andamio tradicional.
- Ref. proyecto: 211016
- Altura del digestor: 60 metros
- Diámetro interior: 10 metros
- Normativas: 2006/42/CE, EN 1808

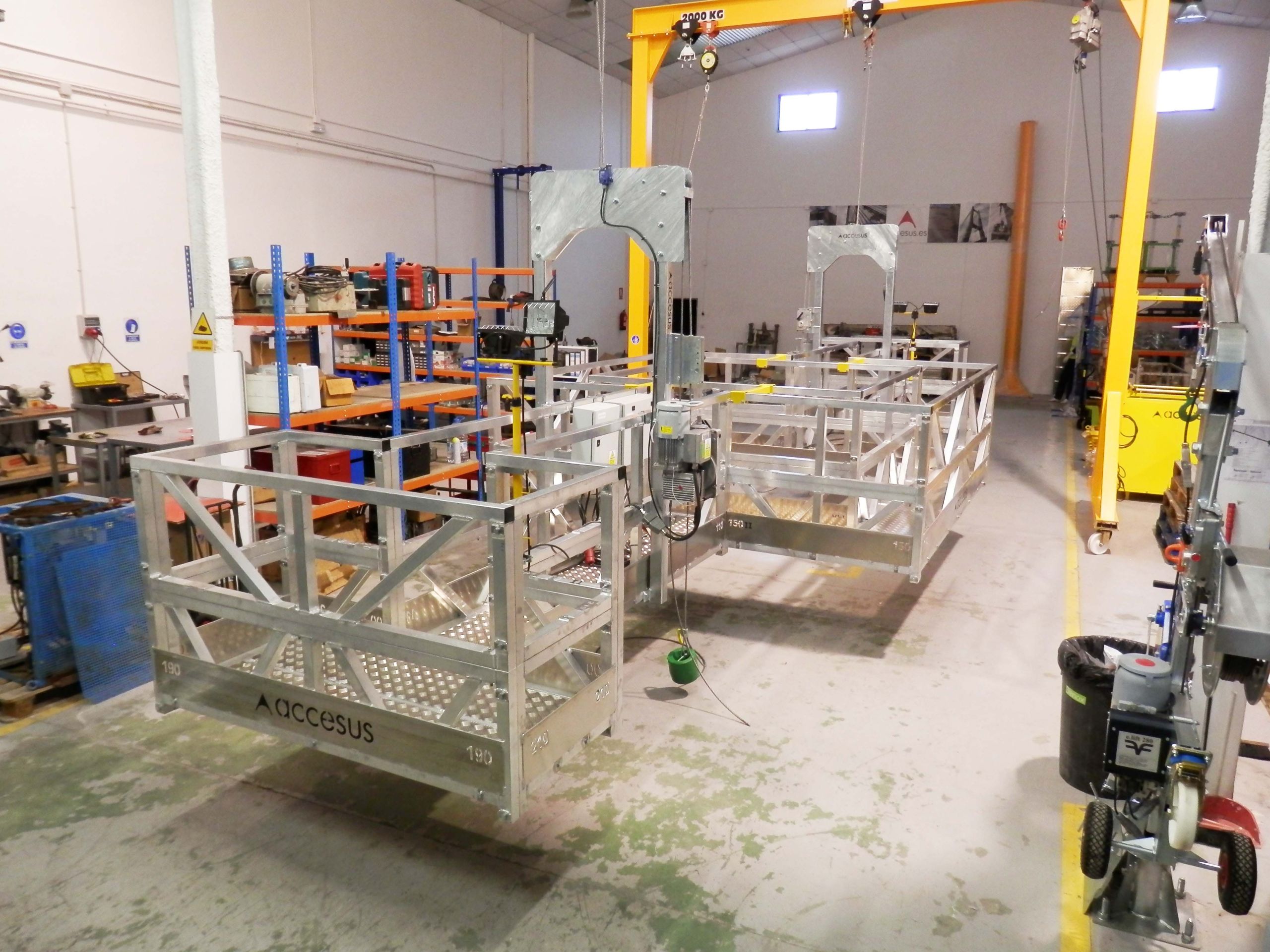

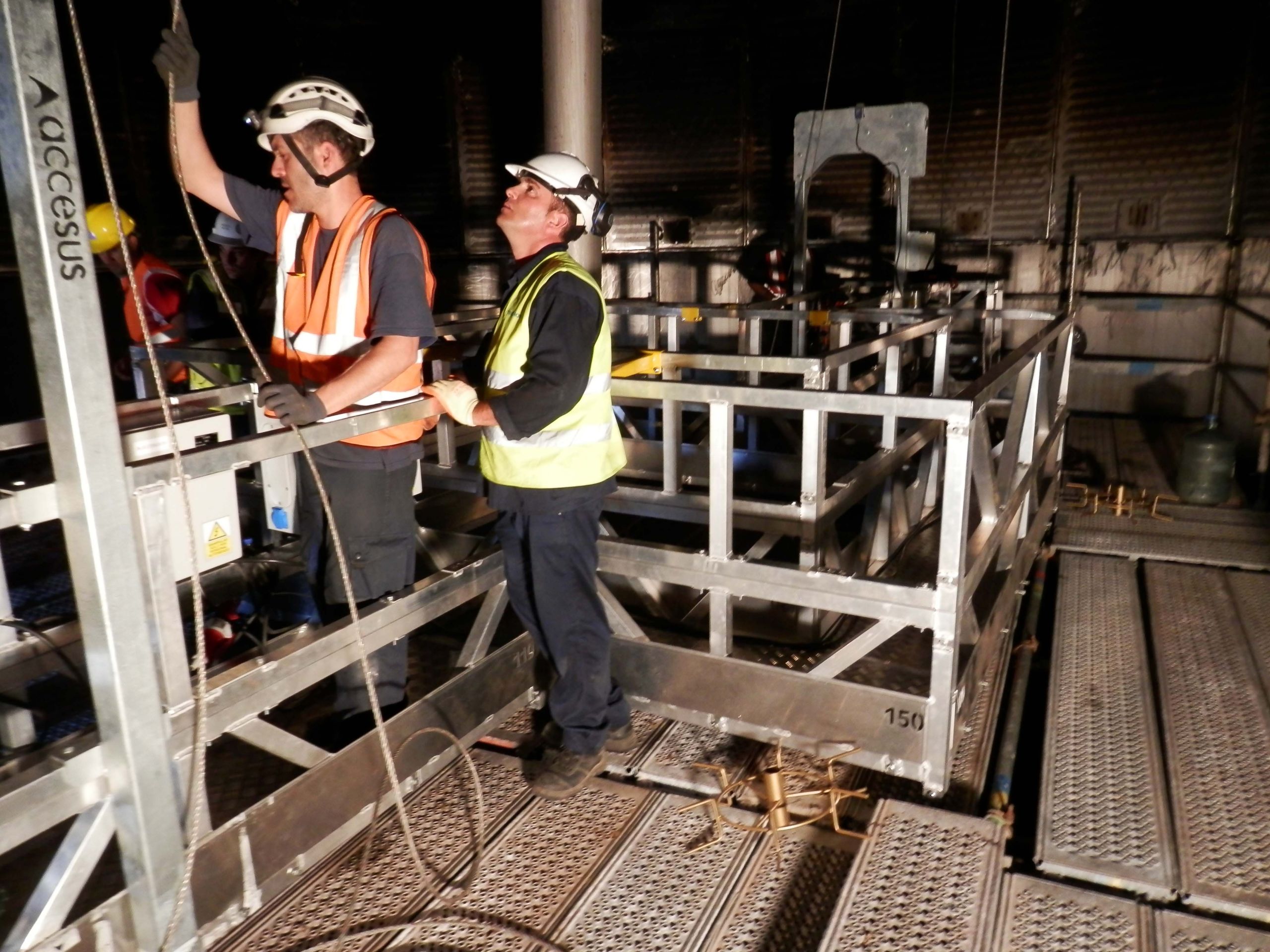

Fotos del proyecto
Estas son algunas de las fotografías que tomamos del momento exacto durante la instalación y puesta en marcha del proyecto.
En ellas podrás apreciar el material empleado, el trabajo de nuestros compañeros en el montaje, y la calidad de todo el despliegue realizado.
Fotos del proyecto
Estas son algunas de las fotografías que tomamos del momento exacto durante la instalación y puesta en marcha del proyecto.
En ellas podrás apreciar el material empleado, el trabajo de nuestros compañeros en el montaje, y la calidad de todo el despliegue realizado.
