Plataforma para mantenimiento refrigerante convertidor BOF (Acería)
Necesidades del proyecto
El cliente necesita un equipo para realizar las tareas de mantenimiento en el interior de los conductos de refrigeración en el convertidor (BOF) en la acería de Arcelor Mittal en Avilés (Asturias).
Diseño, fabricación, montaje, formación al cliente y mantenimiento anual de una plataforma especial que permita la introducción de personas dentro de los dos convertidores de la caldera de manera segura para realizar los trabajos en todo el conducto.
El conducto es circular, tiene una altura de unos 60 metros, parte de los cuales son verticales y parte inclinados unos 60º.
- Ubicación: Asturias, España
- Sector: Industria
- Subsector: Acería
- Aplicación: Convertidor BOF
/plataforma-especial-bof-aceria-accesus_web-scaled.jpg)
Necesidades del proyecto
El cliente necesita un equipo para realizar las tareas de mantenimiento en el interior de los conductos de refrigeración en el convertidor (BOF) en la acería de Arcelor Mittal en Avilés (Asturias).
Diseño, fabricación, montaje, formación al cliente y mantenimiento anual de una plataforma especial que permita la introducción de personas dentro de los dos convertidores de la caldera de manera segura para realizar los trabajos en todo el conducto.
El conducto es circular, tiene una altura de unos 60 metros, parte de los cuales son verticales y parte inclinados unos 60º.
- Ubicación: Asturias, España
- Sector: Industria
- Subsector: Acería
- Aplicación: Convertidor BOF
Solución
Plataforma colgante permanente compuesta de un carro de suspensión con movimiento traslacional horizontal motorizado, sobre una viga carrilera. Este gran carro, de unas 5 toneladas de peso, contiene los elevadores, anticaídas, enrolladores de cable y manguera eléctrica y el sistema de control y funcionamiento de una cesta que es la que se introduce en el conducto.
La cesta está equipada con un armario para controlar todos los movimientos desde la propia cesta. Un segundo sistema de mando permite operar desde el carro superior.
El mantenimiento del conducto del BOF se realiza de manera segura y eficiente utilizando una plataforma adecuada y pensada para tener una vida útil de muchos años.
- Ref. Proyecto: 211030
- Altura: 60 metros
- Traslación vertical: eléctrica
- Traslación horizontal: eléctrica
- Instalación: permanente
- Capacidad del elevador: 2.000 Kg
- Normativas: 2006/42/CE, EN 1808
/montaje-plataforma-especial-aceria-accesus-bof_web-scaled.jpg)
Solución
Plataforma colgante permanente compuesta de un carro de suspensión con movimiento traslacional horizontal motorizado, sobre una viga carrilera. Este gran carro, de unas 5 toneladas de peso, contiene los elevadores, anticaídas, enrolladores de cable y manguera eléctrica y el sistema de control y funcionamiento de una cesta que es la que se introduce en el conducto.
La cesta está equipada con un armario para controlar todos los movimientos desde la propia cesta. Un segundo sistema de mando permite operar desde el carro superior.
El mantenimiento del conducto del BOF se realiza de manera segura y eficiente utilizando una plataforma adecuada y pensada para tener una vida útil de muchos años.
- Ref. Proyecto: 211030
- Altura: 60 metros
- Traslación vertical: eléctrica
- Traslación horizontal: eléctrica
- Instalación: permanente
- Capacidad del elevador: 2.000 Kg
- Normativas: 2006/42/CE, EN 1808

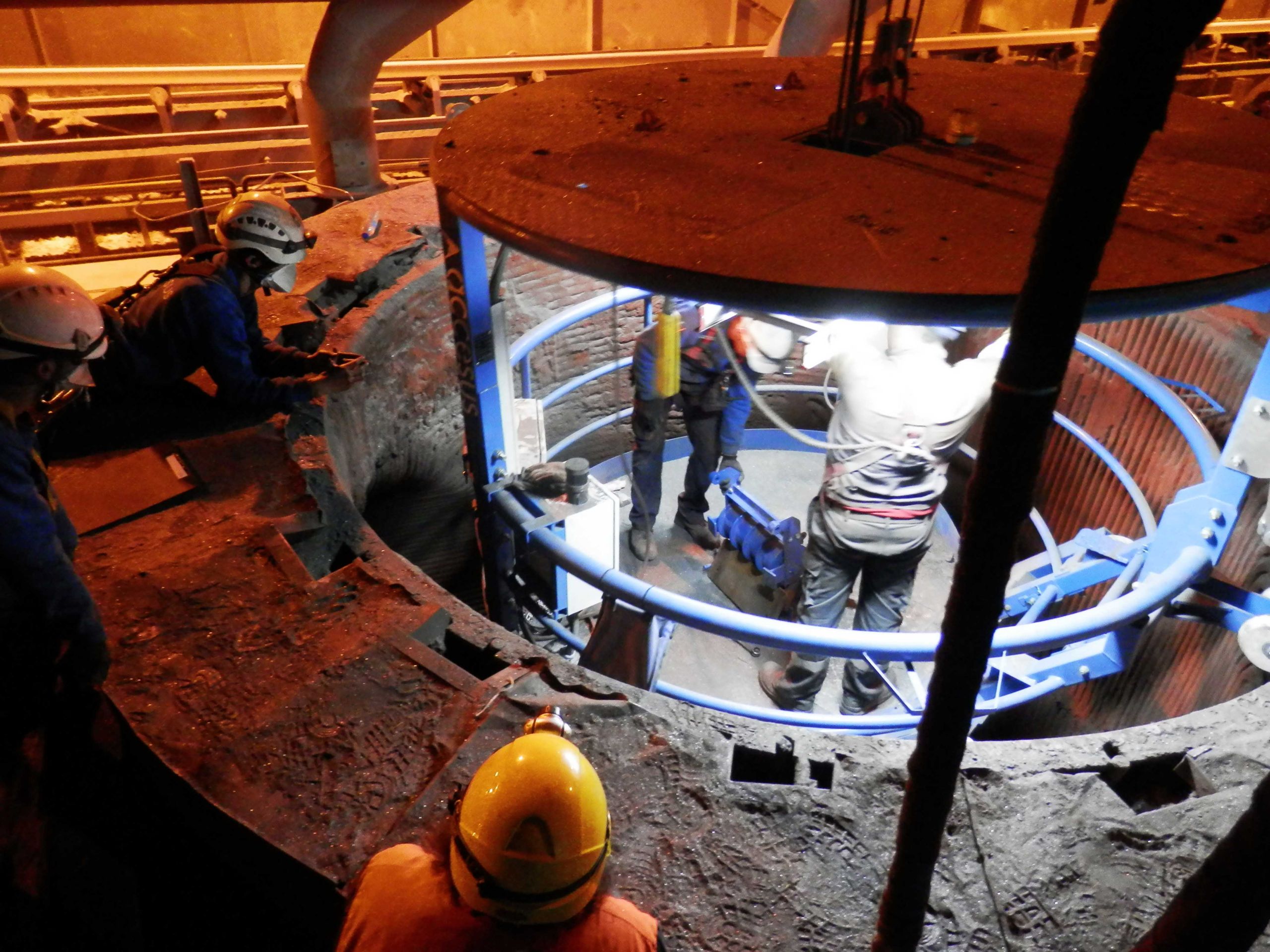

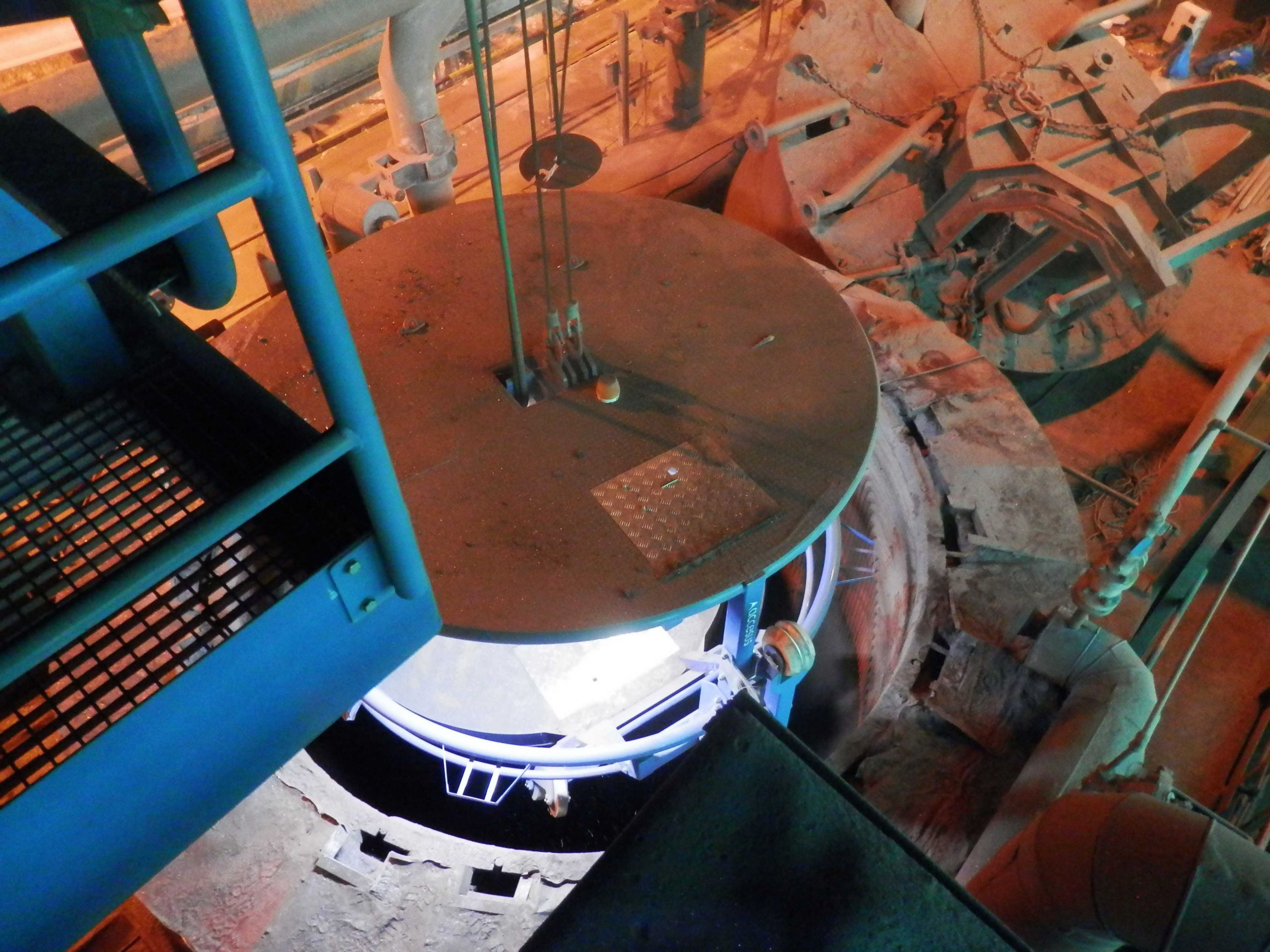

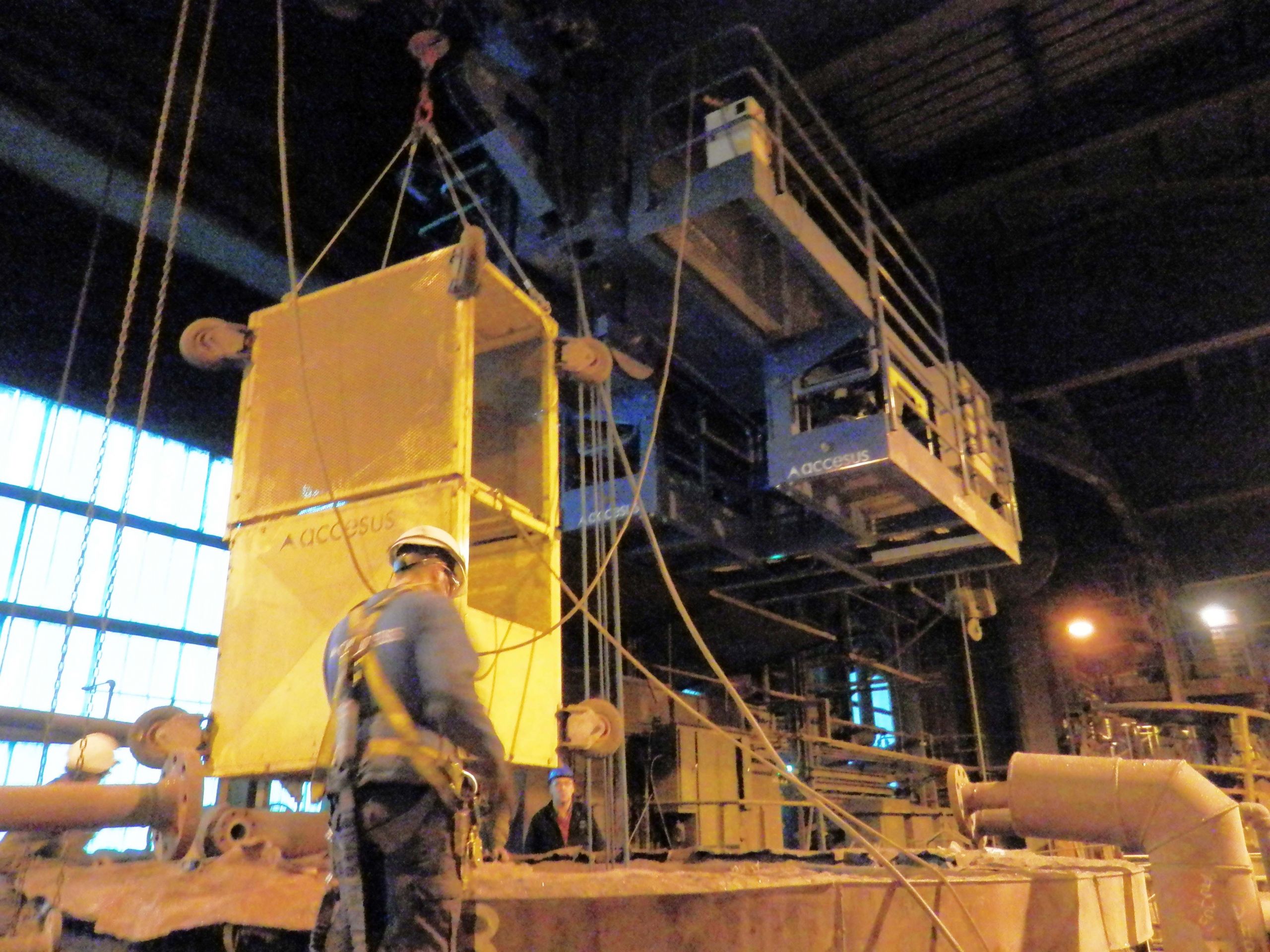

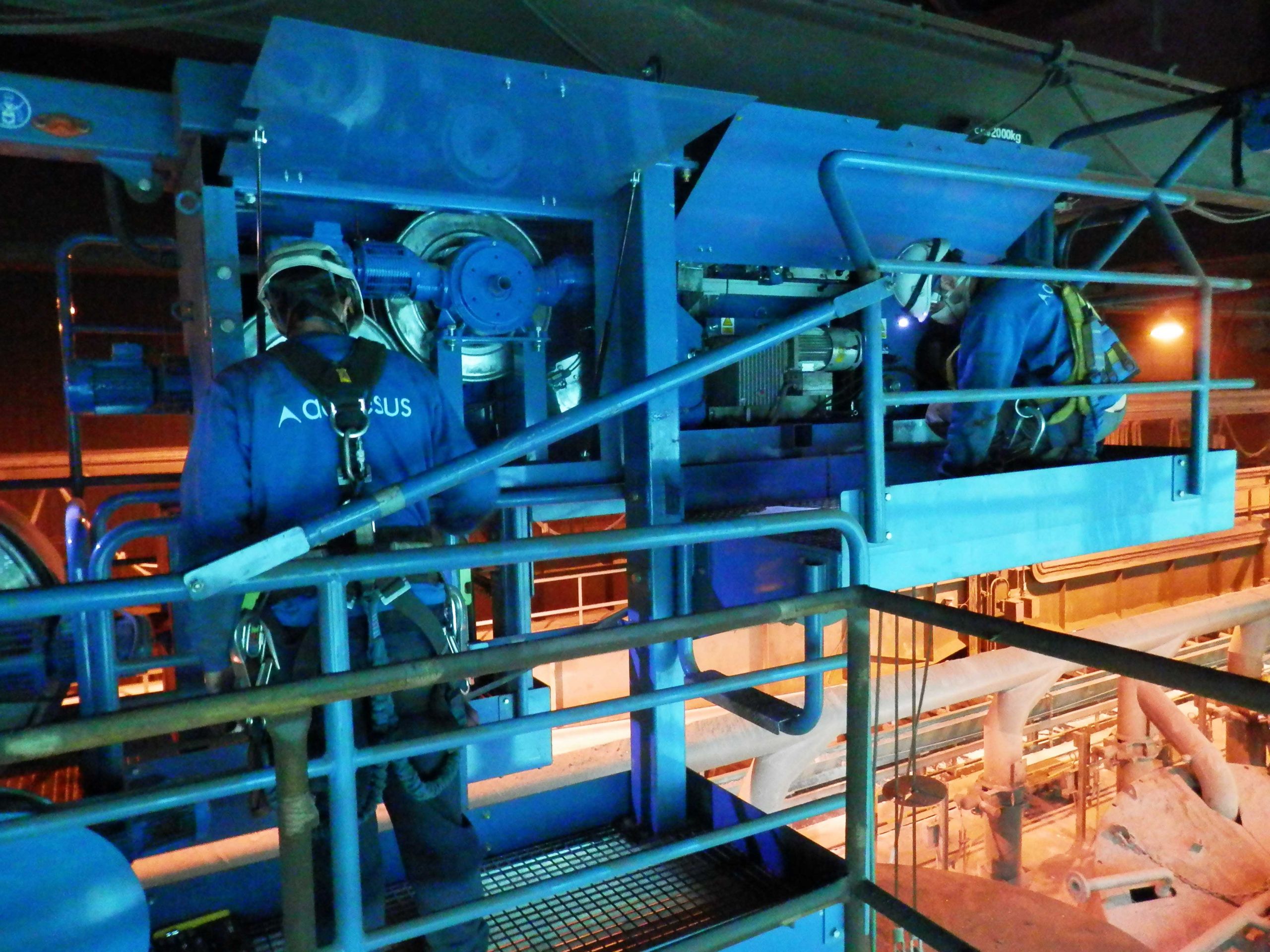

Fotos del proyecto
Estas son algunas de las fotografías que tomamos del momento exacto durante la instalación y puesta en marcha del proyecto.
En ellas podrás apreciar el material empleado, el trabajo de nuestros compañeros en el montaje, y la calidad de todo el despliegue realizado.
/descenso-refrigerador-bof-aceria-accesus_web-scaled.jpg)
/CESTA-1-scaled.jpg)
/INICIO1-scaled.jpg)
/instalacion-proyecto-211030-bof-aceria_web-scaled.jpg)
.jpg)
.jpg)
Fotos del proyecto
Estas son algunas de las fotografías que tomamos del momento exacto durante la instalación y puesta en marcha del proyecto.
En ellas podrás apreciar el material empleado, el trabajo de nuestros compañeros en el montaje, y la calidad de todo el despliegue realizado.
