Armario eléctrico trifásico para elevadores LEVA

Serie LEVA Profesional

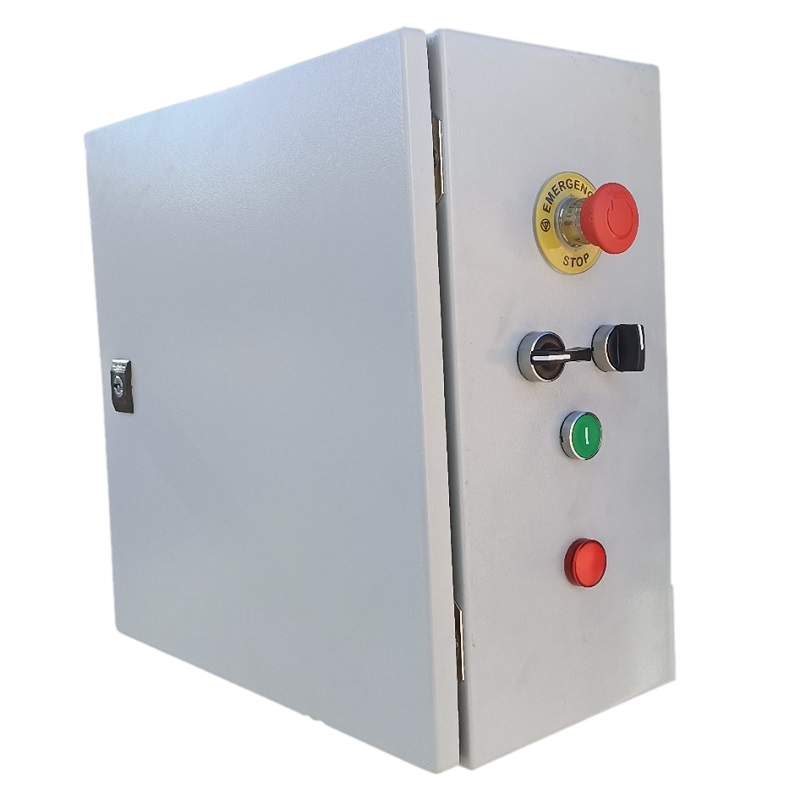

Armario eléctrico trifásico para elevadores LEVA

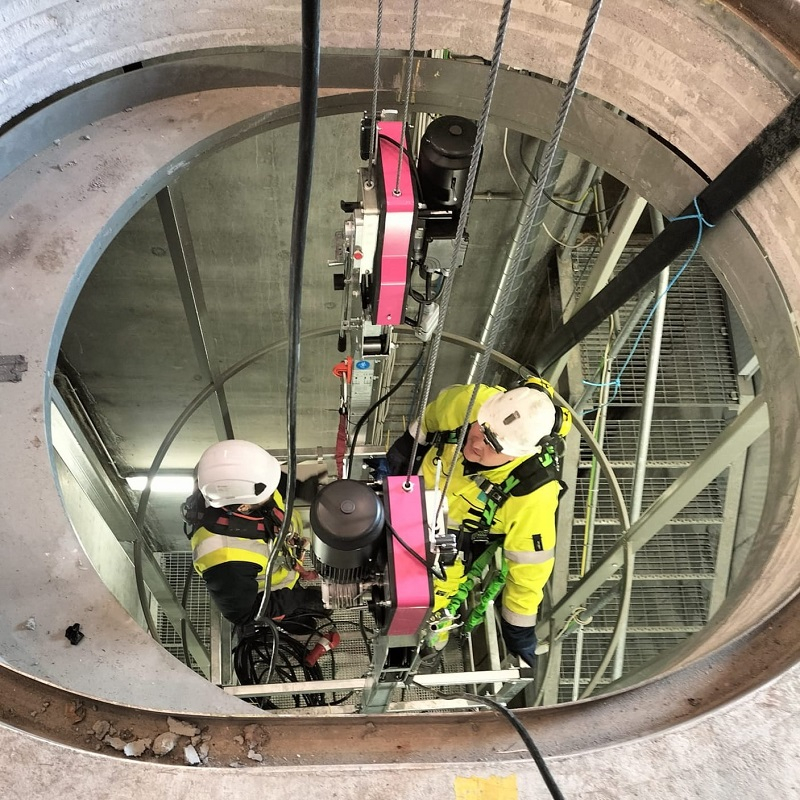

Con él podrás controlar acciones de subida y bajada del andamio colgante, así como tener el control del sistema de seguridad.

Poder de corte

6000A

Frecuencia de trabajo

50/60Hz

Intensidad máxima admisible:

16A

Tensión nominal:

monofásico 230V±10%

trifásico 230V±10%

Garantiza la perfecta ejecución de todas las funciones del LEVA

El armario eléctrico en una plataforma colgante es el elemento encargado de garantizar la seguridad y el correcto funcionamiento del elevador LEVA. Este modelo se corresponde al armario eléctrico trifásico para elevadores LEVA 500.

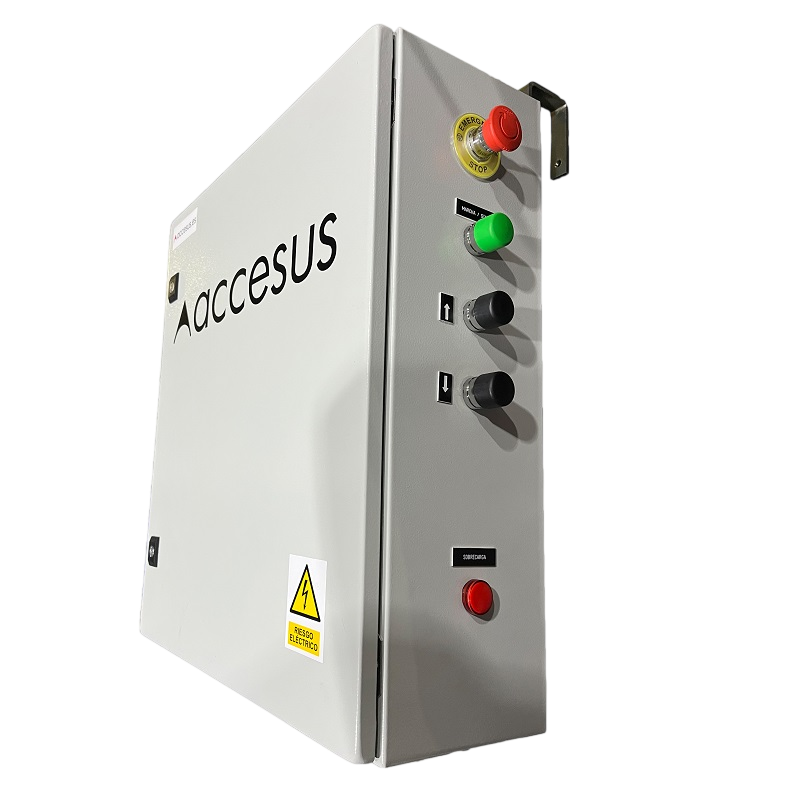

Disponemos de armarios trifásicos para 1, 2 y 4 elevadores LEVA. El armario se compone de:

  • Interruptor selector de posiciones con retorno para elegir la dirección de subida o bajada.
  • Interruptor selector de posiciones para elegir el elevador que se quiera accionar (para armarios de maniobra que controlen 2 o más elevadores a la vez).
  • Pulsador de rearme para inicializar la maniobra o para volver a activar la maniobra después de una parada de emergencia.
  • Pulsador de parada de emergencia (STOP).
  • Relé de control de fases (en caso de alimentación trifásica).
  • 2 interruptores magnetotérmicos + 1 fusible de maniobra.
  • Todo el armario de maniobra y sus componentes están conectados a tierra.

Descargas

Ponemos a tu disposición una completa documentación del producto para que no tengas dudas al respecto.

  • Ficha técnica del equipo
  • Documentación adicional
Contáctanos
  • Tensión nominal: monofásico 230V±10%, trifásico, 230V±10% / trifásico 400V±10%.
  • Tensión de mando: 24V.
  • Intensidad máxima admisible: 16A.
  • Poder de corte: 6000A.
  • Frecuencia de trabajo: 50/60Hz.
  • Relé temporizador:  de 4s para controlar la maniobra de subida o bajada (para el caso de alimentación monofásica).
  • Indicador luminoso: Tipo control de SOBRECARGA.
  • Toma de alimentación: 230V (opcional).

Medidas

  • Medidas (ancho) para 1 elevador 400 mm.
  • Medidas (longitud) para 1 elevador 300 mm.
  • Medidas (altura) para 1 elevador 150 mm.
  • Medidas (ancho) para 2 elevadores 400 mm.
  • Medidas (longitud) para 2 elevadores 400 mm.
  • Medidas (altura) para 2 elevadores 200 mm.
  • Medidas (ancho) para 4 elevadores 600 mm.
  • Medidas (longitud) para 4 elevadores 500 mm.
  • Medidas (altura) para 4 elevadores 200 mm.
